En el control de calidad de recubrimientos protectores, verificar la fuerza de unión entre el sistema de pintura y el sustrato metálico es crítico para prevenir desprendimientos prematuros. La norma ASTM D4541 (Pull-Off) proporciona un método cuantitativo de tracción directa para medir el esfuerzo máximo en megapascales (MPa) o psi antes de una falla. Este artículo desglosa la metodología de ensayo, la clasificación de fallas (adhesivas vs. cohesivas) y los parámetros mínimos aceptables para sistemas epóxicos de alta tecnología como los de Chesterton.
En un tanque de almacenamiento, una tubería de proceso o una estructura expuesta a ambientes agresivos, la calidad de un recubrimiento no se juzga únicamente por su espesor o su apariencia. Cuando un sistema falla en campo, la pregunta técnica no es sólo por qué se degradó la pintura, sino qué tan bien estaba anclada a la superficie.
Aunque existen métodos cualitativos rápidos, como la prueba de corte por cinta (ASTM D3359) o el raspado con navaja (ASTM D6677), el sector industrial exige datos rigurosos. La evaluación de la fuerza de adherencia mediante la prueba de tracción por pull-off (ASTM D4541) es el estándar de oro para auditores, inspectores y gerentes de mantenimiento que buscan certificar la preparación de superficie, la compatibilidad entre capas y la vida útil de sus inversiones.

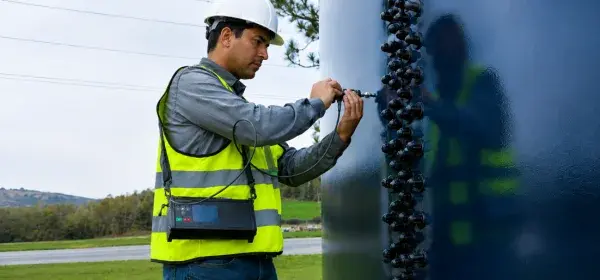

La prueba de pull-off mide la fuerza perpendicular exacta que se requiere para desprender o romper un sistema de recubrimiento aplicado sobre un sustrato metálico. A diferencia de los métodos de corte con navaja (que son subjetivos), la norma ASTM D4541 entrega un resultado numérico cuantitativo y repetible.

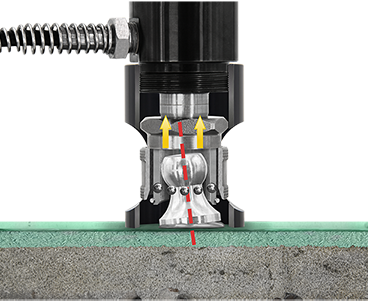

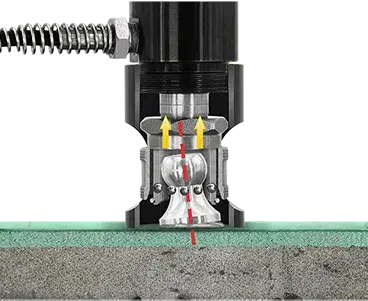

El procedimiento utiliza un dispositivo metálico llamado dolly (o botón de prueba), el cual se adhiere a la superficie del recubrimiento mediante un pegamento epóxico de alta resistencia. Una vez curado el adhesivo, un equipo hidráulico o neumático aplica una fuerza de tracción continua y perpendicular hasta lograr el punto de falla o alcanzar la presión especificada.
Las dos variables críticas que reporta el inspector:
1. El valor de presión de ruptura: Medido directamente en libras por pulgada cuadrada (psi) o megapascales (MPa).
2. El mecanismo o tipo de falla: Un análisis visual detallado de la zona donde ocurrió la separación.

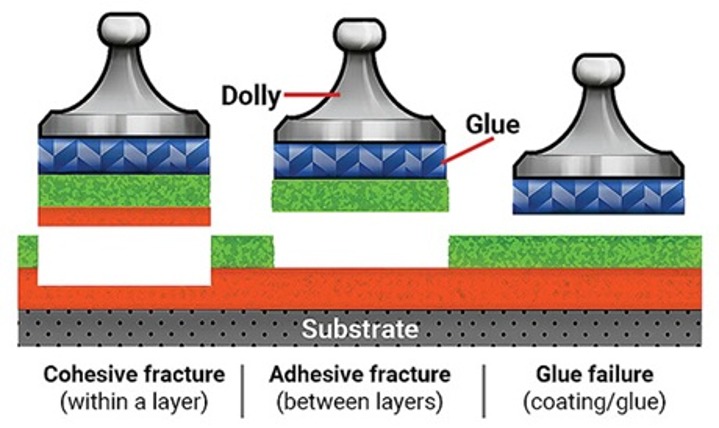

Conocer el valor numérico es solo la mitad del trabajo; la verdadera auditoría técnica radica en identificar en qué capa del sistema ocurrió la fractura. La norma ASTM D4541 clasifica el desprendimiento en tres categorías principales:
1. Falla Adhesiva (Separación entre capas o sustrato)
Ocurre cuando la ruptura se da en la interfaz entre la superficie del metal y la primera capa de pintura, o entre dos capas distintas de recubrimiento (por ejemplo, entre la base epóxica y el acabado de poliuretano). Una falla adhesiva prematura suele indicar problemas de preparación de superficie (presencia de humedad, grasas o perfil de anclaje insuficiente) o incompatibilidad química entre productos.
2. Falla Cohesiva (Ruptura interna del material)
Sucede cuando la fractura ocurre dentro de la misma capa del recubrimiento. Esto demuestra que la unión adhesiva con el sustrato es más fuerte que la resistencia interna de la pintura. Puede originarse por problemas en la mezcla, curado incompleto, atrapamiento de solventes o sobreespesores excesivos.
3. Falla del Pegamento (Glue Failure)
Se reporta cuando el adhesivo utilizado para pegar el dolly se desprende de la superficie del recubrimiento sin alterar el sistema de pintura. Si la fuerza alcanzada antes de la falla del pegamento supera la especificación mínima del proyecto, la prueba es válida; de lo contrario, el ensayo debe repetirse seleccionando un adhesivo más adecuado.
Los requerimientos de resistencia al pull-off no son universales. Varían en función de la química del polímero, el espesor de película seca y las condiciones del servicio al que estará expuesto el equipo (como inmersión continua, temperatura o abrasión severa):
| Tecnología del recubrimiento | Resistencia a la tracción (ASTM D4541) |
Aplicación y desempeño |
|---|---|---|
| Pinturas alquídicas o convencionales Bajos espesores |
200 a 400 psi ≈ 1.4 a 2.8 MPa |
Protección atmosférica ligera y aplicaciones con bajos requerimientos mecánicos. |
| Epóxicos y poliuretanos estándar | 600 a 1,200 psi ≈ 4.1 a 8.3 MPa |
Estándar para estructuras industriales, equipos de proceso y tanques de almacenamiento. |
Recubrimientos de alta tecnología Epóxicos 100% sólidos, Novolacas y Viniléster |
> 1,500 a 3,000+psi ≈ 10.3 a 20.6+ MPa |
✓ Rendimiento superior Chesterton Diseñados para inmersión química severa, abrasión, corrosión y choque térmico, donde la adherencia es un requisito crítico para maximizar la vida útil del activo. |
Criterio técnico de aceptación: Aunque para estructuras de acero en ambiente atmosférico se suele exigir un mínimo de 400 a 600 psi, los servicios de inmersión continua en la industria minera, de procesamiento químico o generación de energía exigen de manera estricta valores superiores a 1,000 psi para otorgar la conformidad técnica de la aplicación.
Para facilitar la toma de decisiones durante las inspecciones de control de calidad o la auditoría de tus proyectos, respondemos a las consultas técnicas más comunes sobre la aplicación y evaluación de la norma ASTM D4541:
Porque la prueba ASTM D4541 elimina la subjetividad del operador. Mientras que las pruebas de corte por cinta (ASTM D3359) o raspado con navaja (ASTM D6677) ofrecen resultados cualitativos o numéricos basados en tablas visuales, la tracción por pull-off entrega un valor físico directo (en psi o MPa) que permite auditar con precisión matemática la calidad del anclaje.
Sí. Para realizar el ensayo es necesario pegar el dolly y traccionar el recubrimiento hasta la ruptura o hasta el valor de prueba requerido. Una vez retirado el botón, queda una perforación circular en el sistema de pintura que debe ser reparada técnicamente utilizando un parche del mismo recubrimiento epóxico para no dejar expuesto el sustrato.
Los factores más comunes son la mala preparación del dolly (no desengrasarlo o no lijarlo), el uso de un pegamento vencido o mal mezclado, una desalineación en el equipo de tracción hidráulico que genere fuerzas diagonales en lugar de perpendiculares, y no haber cortado adecuadamente el perímetro del recubrimiento alrededor del dolly antes de estirar.
Tener criterios claros de evaluación y límites de aceptación bajo la norma ASTM D4541 no es un formalismo normativo; es la única garantía de que tu inversión en recubrimientos protectores resistirá el servicio real sin despegarse.
Los recubrimientos de Chesterton, representados en el Perú por Cassadó S.A. son soluciones 100% sólidas, formuladas para alcanzar adhesiones mecánicas y químicas, superando con holgura las exigencias de resistencia al desprendimiento de las industrias más exigentes para maximizar los tiempos de vida de diseño del sistema a aplicar.
